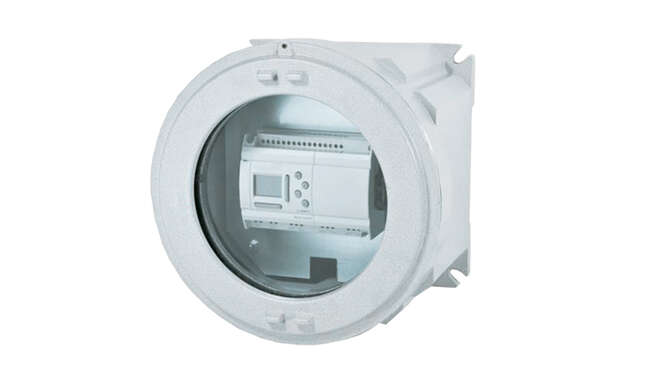

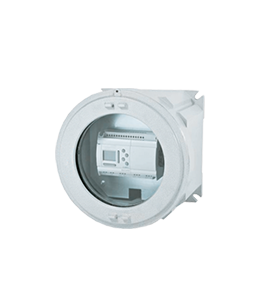

Cajas Atex de Conexión con Ventana Zabel IP66

SERIE ZABEL

Las cajas de conexión Zabel con ventana se utilizan ya sea como cajas de conexiones con o sin terminales o para la instalación de equipos eléctricos. Se puede equipar con dispositivos de control.
Se suministran con una ventana redonda de vidrio de borosilicato, se utilizan para contener instrumentos analógicos y digitales.

Cajas Atex de Conexión con Ventana Zabel IP66 · Atex DelvalleAtex Delvalle

Descripción

Las cajas de conexión Zabel con ventana se utilizan ya sea como cajas de conexiones con o sin terminales o para la instalación de equipos eléctricos. Se puede equipar con dispositivos de control.
Se suministran con una ventana redonda de vidrio de borosilicato, se utilizan para contener instrumentos analógicos y digitales.

  • Los componentes internos se pueden instalar fácilmente gracias a la estructura de brida externa.
  • Equipado con una junta de acoplamiento cilíndrica de modo se pueden equipar con dispositivos de control. Tapa abatible.
  • Tornillos de acero inoxidable.
  • Zona 1, 2, 21 y 22.
  • Aleación de aluminio con bajo contenido en cobre.
  • Ventana frontal de vidrio templado.
  • Tornillos de tierra internos / externos de acero inoxidable.
  • Tacos de fijación.
  • Recubrimiento epoxi RAL 7035.
  • Junta de silicona o neopreno.

Descubre las ventajas

Los componentes internos se pueden instalar fácilmente gracias a la estructura de brida externa.
Equipado con una junta de acoplamiento cilíndrica de modo se pueden equipar con dispositivos de control.
Tapa abatible.
Tornillos de acero inoxidable.
Zona 1, 2, 21 y 22.
Aleación de aluminio con bajo contenido en cobre.
Ventana frontal de vidrio templado.
Tornillos de tierra internos / externos de acero inoxidable.
Tacos de fijación.
Recubrimiento epoxi RAL 7035.
Junta de silicona o neopreno.

Normativa

  • II 2(1)G:
    • Ex d[ia Ga] IIC T6 or T5
  • II 2(1)GD:
    • Ex d[ia Ga] IIC T6 or T5
    • Ex tb[ia Da] IIIC T85ºC or  T100ºC
  • II 2 GD:
    • Ex d IIC T6, T5 Gb
    • Ex tb IIIC T85ºC,  T100ºC Db IP66

Aplicaciones

Refinerías de petróleo

Instalaciones químicas y petroquímicas

Instalaciones onshore

Instalaciones offshore

Muelles de carga descarga de petróleo

Depósito de combustibles

Bajas temperaturas

Personalización a medida
Te ofrecemos múltiples soluciones

Cajas Atex de Conexión con Ventana Zabel IP66 · Atex Delvalle
¿Necesitas soluciones ATEX?
Catálogos de productos 2018
  • Placa de montaje.
  • Revestimiento anti-condensación interna.
  • Válvulas de ventilación y drenaje.
  • Instrumentos.
Cajas Atex de Conexión con Ventana Zabel IP66 · Atex Delvalle

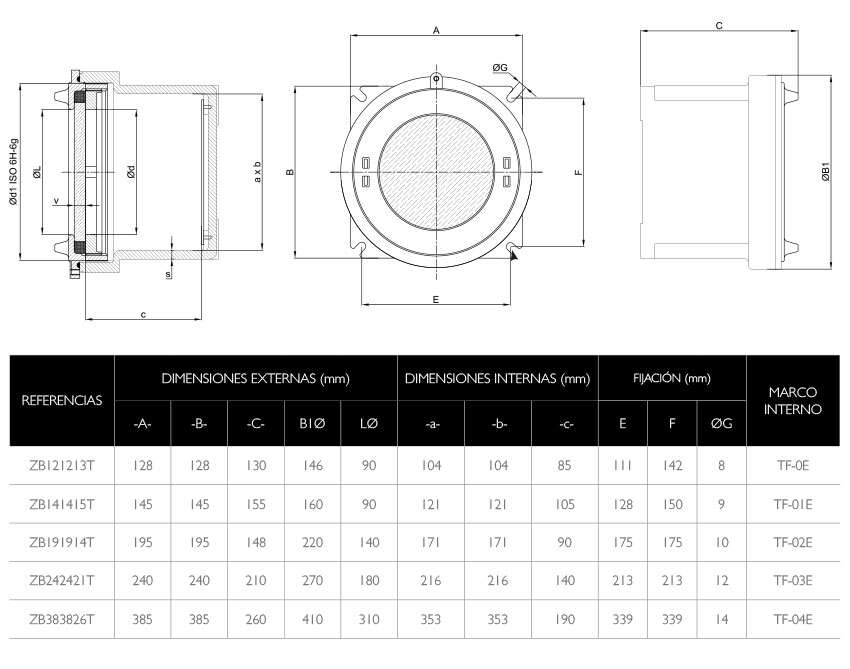

Croquis

Dimensiones · Atex Delvalle
