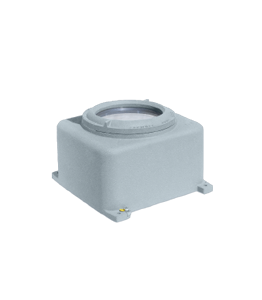

Caja Atex Ex d con Ventana GUB IP66/67

SERIE GUB

Las cajas de conexiones Serie GUB con ventana se utilizan ya sea como cajas de conexiones (con o sin terminales) o para la instalación de equipos eléctricos tales como fusibles, relés, seccionadores, interruptores de control remoto, transformadores,...
Se suministra con una ventana circular, para contener instrumentos analógicos y digitales, tales como amperímetros y voltímetros.

Caja Atex Ex d con Ventana GUB IP66/67 · Atex DelvalleAtex Delvalle

Descripción

Las cajas de conexiones Serie GUB con ventana se utilizan ya sea como cajas de conexiones (con o sin terminales) o para la instalación de equipos eléctricos tales como fusibles, relés, seccionadores, interruptores de control remoto, transformadores,...
Se suministra con una ventana circular, para contener instrumentos analógicos y digitales, tales como amperímetros y voltímetros.

  • Previstos para ámbitos sometidos a riesgos de explosión zonas 1, 2, 21 y 22.
  • Ideal para interconectar los cables. Admite roscas métricas y NPT.
  • Ventanas en vidrio templado termorresistente.
  • Realizado en aleación ligera de aluminio.
  • Exterior acabado epoxy RAL 7000.
  • Pintura interna anticondensada RAL 2004.

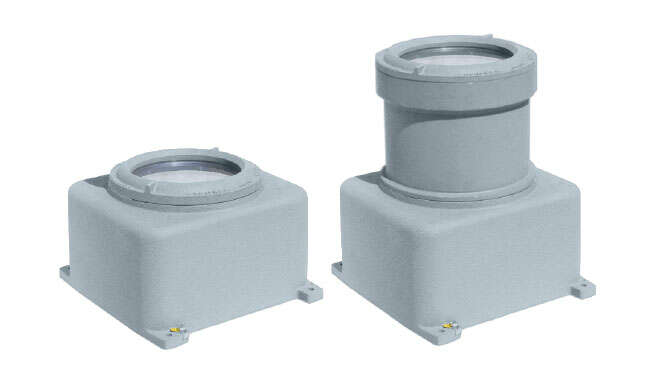

  • Profundidad estándar o extendida (corta o larga) al agregar una extensión para acomodar más instrumentación.
  • Certificado ya sea para la versión completa con aparato eléctrico o vacío como componente Ex.

Normativa

  • Grado de protección IP66 / IP67.
  • II 2G   Ex d IIC T6÷T4 Gb
  • II 2D   Ex tb IIIC T85°C÷T135°C Db
    • Directive 2014/34/EU (ATEX)
    • EN 60079 - 0
    • EN 60079 - 1
    • EN 60079 - 11
    • EN 60079 - 31
  • IEC 60079 - 0
  • IEC 60079 - 1
  • IEC 60079 - 11
  • IEC 60079 - 31
  • Temperatura de trabajo:
    • Estándar de -20º a +40ºC.
    • Extendido de -50º a +80ºC.

Aplicaciones

Refinerías de petróleo

Instalaciones químicas y petroquímicas

Instalaciones onshore

Instalaciones offshore

Muelles de carga descarga de petróleo

Depósito de combustibles

Bajas temperaturas

Personalización a medida
Te ofrecemos múltiples soluciones

Caja Atex Ex d con Ventana GUB IP66/67 · Atex Delvalle
¿Necesitas soluciones ATEX?
Catálogos de productos 2018
  • Acabado en otras pinturas RAL.
  • Montaje de actuadores (pilotos, botones,...).
  • Profundidad estándar o extendida (corta o larga) al agregar una extensión para acomodar más instrumentación.
Caja Atex Ex d con Ventana GUB IP66/67 · Atex Delvalle

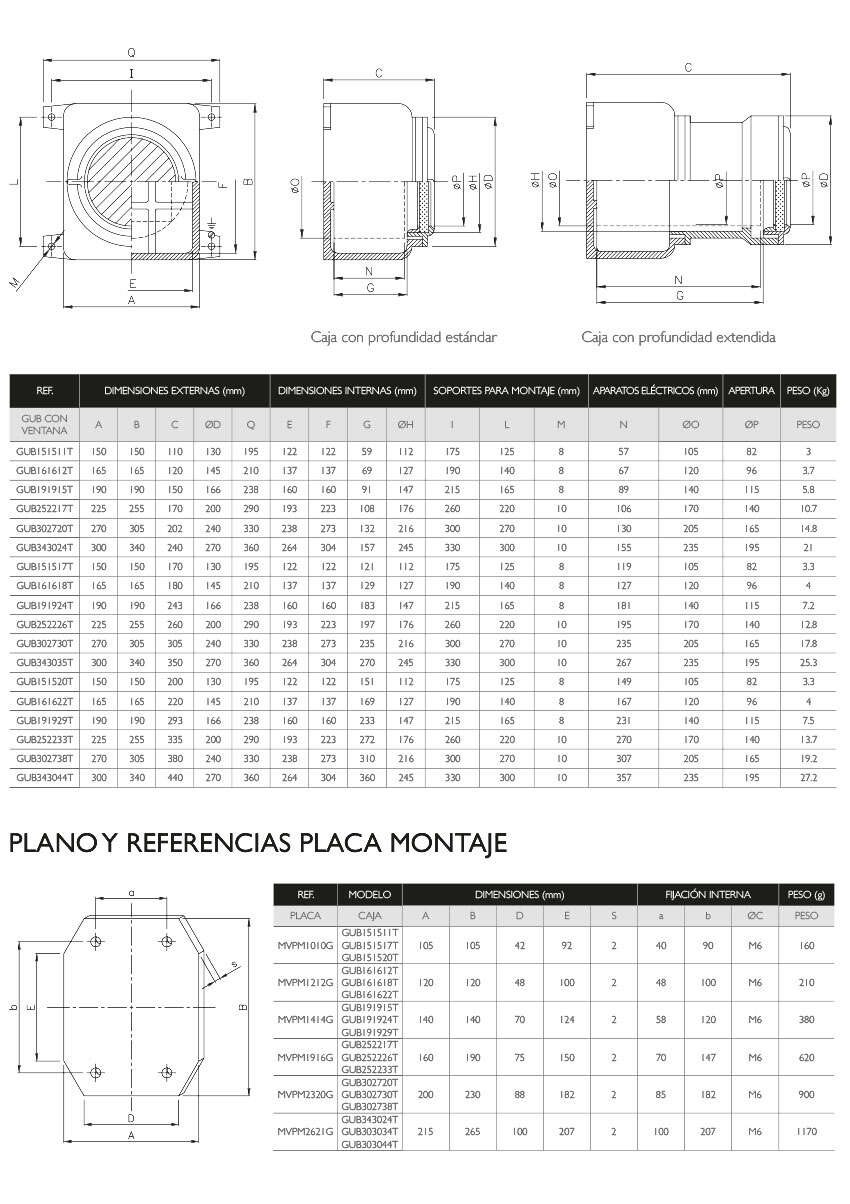

Croquis

Dimensiones · Atex Delvalle
