Interruptor de Seguridad y Seccionador Atex y IECEx

El interruptor de seguridad y seccionador Atex y IECEx permite trabajar sobre una máquina, realizando de forma segura acciones de limpieza, mantenimiento o reacondicionamiento.

Este interruptor lo componen dos elementos: componente de control y el módulo seccionador. Esta familia de interruptores se utiliza en la industria que requiera de maquinaria en Zonas 1, 2, 21 y 22.

El diseño del interruptor se ha hecho en una caja de acero inoxidable AISI 304L estanca, anticorrosiva y con protección IP66.

Interruptor de Seguridad y Seccionador Atex y IECEx · Atex DelvalleAtex Delvalle
Interruptor de Seguridad y Seccionador Atex y IECEx · Atex DelvalleAtex Delvalle
Interruptor de Seguridad y Seccionador Atex y IECEx · Atex DelvalleAtex Delvalle
Interruptor de Seguridad y Seccionador Atex y IECEx · Atex DelvalleAtex Delvalle
Interruptor de Seguridad y Seccionador Atex y IECEx · Atex DelvalleAtex Delvalle
Interruptor de Seguridad y Seccionador Atex y IECEx · Atex DelvalleAtex Delvalle

Este producto cuenta con los siguientes certificados

  • Logo Atex · Atex Delvalle
  • Logo CE · Atex Delvalle
  • Logo IECEx · Atex Delvalle
  • Logo IK10 · Atex Delvalle

Descripción

El interruptor de seguridad y seccionador Atex y IECEx permite trabajar sobre una máquina, realizando de forma segura acciones de limpieza, mantenimiento o reacondicionamiento, siempre y cuando el interruptor esté desactivado.

Este interruptor lo componen dos elementos:

• El componente de control es un selector que habilita o no el paso de la corriente a la máquina. La posición ON (1) permite que la corriente circule, por lo que se impide acceder al interior de la envolvente gracias al bloqueo mecánico del seccionador. La posición OFF (0) bloquea la corriente, lo que permite acceder al operario al interior de la máquina para realizar cualquier tipo de trabajo.

• El módulo seccionador permite el paso de la corriente al circuito cuando el selector esta en ON, y mantiene la corriente cuando bloqueada cuando el selector está en posición OFF.

Esta familia de interruptores se utiliza mucho en cualquier industria que requiera de maquinaria, ya que los circuitos eléctricos de los motores trifásicos asíncronos, necesitan una separación del suministro de energía eléctrica de la instalación en zonas consideradas como potencialmente explosivas, por lo que sus zonas de uso son las zonas 1, 2, 21 y 22.

El diseño del interruptor se ha hecho en una caja de acero inoxidable AISI 304L especialmente diseñada, estanca, anticorrosiva y con una protección IP66. Tiene una protección “Ex e” y “Ex d”, lo que permite su uso en zonas de riesgo por explosión, intemperie y/o corrosivas.

Descubre las ventajas

· Posibilidad de fabricación de la caja en acero inoxidable AISI 316L, para ambientes marinos altamente corrosivos.

· Es un dispositivo fundamental para realizar operaciones de mantenimiento o reparación dentro de una máquina.

· Consigue un bloqueo total de la maquinaria.

Normativa

Directiva y normativa ATEX:
- Directiva ATEX 2014/34/EU

- EN 60079-0:2012

- EN 60079-1:2007

- EN 60079-7:2015

- EN 60079-31:2010

Normativa IECEx:
- IEC 60079-0:2011

- IEC 60079-1:2006

- IEC 60079-7:2015

- IEC 60079-31:2013

Normativa del armario:

- Norma IP (IP65): IEC 60529
- Norma IK (IK10): IEC 62262

Directiva y normativa de baja tensión:

- Directiva de 2006/95/EC

- EN 61439-12011

- EN 61439-22011



Aplicaciones

Especialmente diseñado para los siguientes sectores donde las instalaciones requieren seguridad adicional atex. Y, en general, zonas de riesgo de explosión y atmósferas explosivas en las que sean necesarios equipamientos antideflagrantes.

  • Oil & Gas.
  • Offshore & Alta mar.
  • Industria y automatización.
  • Químico y refinerías.
  • Farmaceútico.
  • Marítimo y portuario.
  • Fieldstations.
  • Alimentación y bebidas.
  • Industria del papel.
  • Transporte aéreo.
  • Nuclear and renovables.

Personalización a medida
Te ofrecemos múltiples soluciones

Interruptor de Seguridad y Seccionador Atex y IECEx · Atex Delvalle
¿Necesitas soluciones ATEX?
Catálogos de productos 2021
  • Disponemos de dos tipos de cierres:
    • Mediante tornillos (Geoex)
    • Mediante bisagras y cierres (Luxorex)
  • El selector Atex se puede cambiar por uno de emergencia de color rojo y amarillo.
  • El número de polos es seleccionable.
  • Se pueden incluir varios contactos auxiliares.
  • La corriente nominal se elige entre: 25, 40, 80 y 180A.
  • Caja fabricada en AISI 316L para ambientes altamente corrosivos o marinos.
  • Prensaestopas Atex de cualquier medida y rosca.
Los clientes también compraron:
Interruptores y Selectores Atex · Atex DelvalleAtex Delvalle
Los interruptores y selectores inoxidables y de aluminio de Atex Delvalle son robustos y...
Guardamotor Atex y IECEx · Atex DelvalleAtex Delvalle
El guardamotor ATEX & IECEx ha sido diseñado para conseguir en un mismo dispositivo la capacidad de...
Arrancador de Motor Guardamotor Atex y IECEx · Atex DelvalleAtex Delvalle
Guardamotor Atex y IECEx aúna en un solo aparato la capacidad de  proteger y conmutar los motores...
Interruptor de Seguridad y Seccionador GRP Atex y IECEx · Atex Delvalle
El interruptor de seguridad y seccionador Atex y IECEx GRP permite trabajar sobre una máquina,...
Interruptor de Seguridad y Seccionador Atex y IECEx · Atex Delvalle

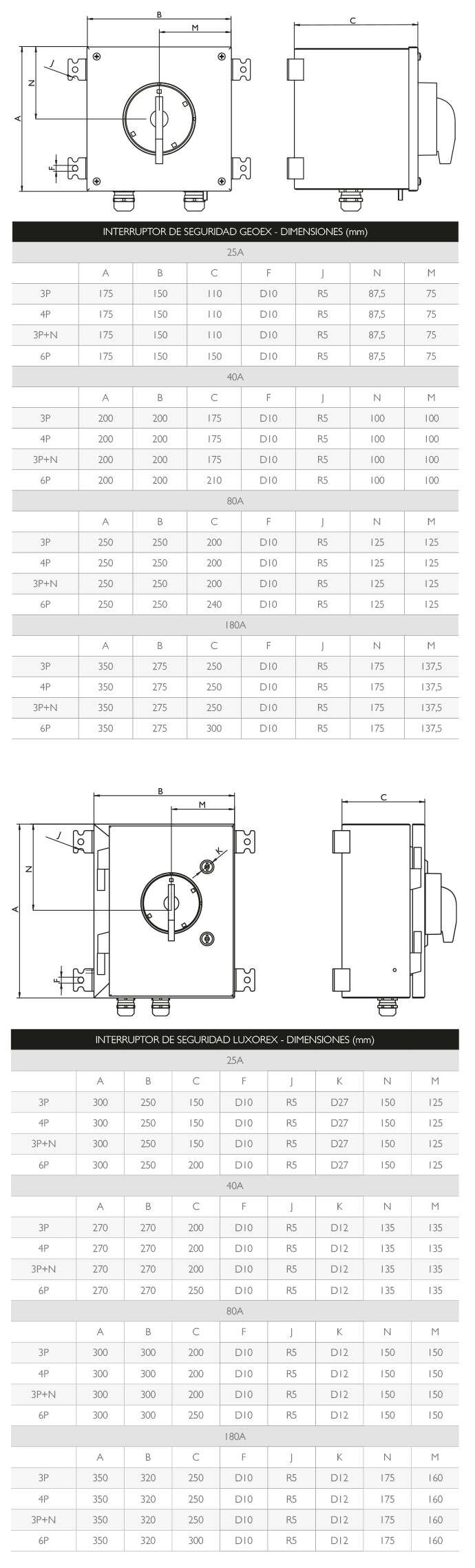

Croquis
