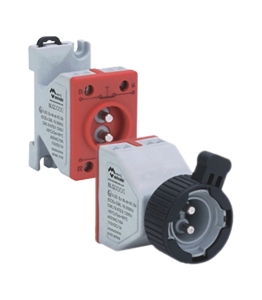

Module de commutation Ex 2 pôles

Le module d’interrupteur bipolaire antidéflagrant Delvalle doit être utilisé avec la tête de commande correspondante et doit être monté à l’intérieur du boîtier ‘Ex e’, conformément aux certifications Atex et IECEx. Les zones 1 et 2 peuvent être utilisées dans deux températures nominales basses pour l'option -40 ° C / -55 ° C.

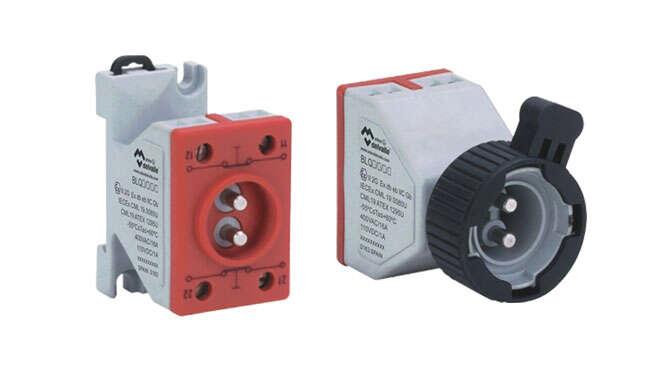

Le module d’interrupteur bipolaire antidéflagrant de type rail de montage avant, type panneau arrière, comporte deux tiges de pressage distinctes, chacune contrôlant un groupe de contacts. Un ou deux groupes de contacts peuvent être contrôlés par différentes têtes d’opération afin d’avoir des fonctions différentes.

Module de commutation Ex 2 pôles · Atex DelvalleAtex Delvalle

Ce produit a les certificats suivants

  • Logo Atex · Atex Delvalle
  • Logo IECEx · Atex Delvalle

Description

Le module d’interrupteur bipolaire antidéflagrant Delvalle doit être utilisé avec la tête de commande correspondante et doit être monté à l’intérieur du boîtier «Ex e», conformément aux certifications Atex et IECEx.

Type de rail de montage avant de carte, le module de commutation bipolaire antidéflagrant de type carte arrière possède deux tiges de pression distinctes, chacune contrôlant un groupe de contacts. Un groupe ou deux groupes de contacts peuvent être contrôlés par différentes têtes d'opération pour avoir des fonctions différentes. Les zones 1 et 2 peuvent être utilisées dans deux températures nominales basses pour l'option -40 ° C / -55 ° C.

  • Zones 1 et 2.
  • Bornes: 2x2.5mm².
  • Durée de vie mécanique: l.000.000 fois.
  • Impulsion nominale avec tension sur pied: 6kV.
  • Courte durée nominale avec courant de stand: 10kA.
  • Capacité nominale de production de courts-circuits: l 7kA.
  • Protection contre les courts-circuits: 16A / 500V.
  • Montage sur rail avant de la carte: sur rail TS35x7,5 ou fixation à vis.
  • Montage arrière de la carte: sur un panneau de 1 ~ 6mm.
  • Données électriques:
    • AC-12: 400V / 16A
    • AC-15: 400V / 10A
    • DC-13: 110V / 1A
    • AC-3: 400V / 16A
    • AC-23: 400V / 16A

Norme

  • Numéro de certificat:
    • CML 19ATEX1295U
    • IECEx CML 19.0080U
  • Type de protection:
    • Ex db eb IIC Gb
  • Température ambiante:
    • -40ºC / -55ºC (facultatif) à + 60ºC
  • Température de service:
    • -40ºC / -55ºC (facultatif) à + 90ºC
  • La norme:
    • Directive 2014/34 / UE
    • EN CEI 60079-0: 2018
    • EN CEI 60079-7: 2015 + A1: 2018
    • EN 60079-1: 2014
    • CEI 60079-0: 2017
    • CEI 60079-1: 2014-06
    • CEI 60079-7: 2017
  • Degré de protection: IP20

Applications

Tête d'opération

Personnalisation sur mesure
Nous vous offrons plusieurs solutions

Module de commutation Ex 2 pôles · Atex Delvalle
Avez-vous besoin de solutions ATEX?
Catalogues de produits 2020
  • Type de rail de montage avant
  • Type de panneau arrière
Les clients ont également acheté:
Bouton Ex · Atex DelvalleAtex Delvalle
Les boutons Delvalle Ex sont conformes aux certifications Atex et IECEx et ont un degré de...
Bouton Poussoir D'Urgence · Atex DelvalleAtex Delvalle
Les boutons d’urgence Delvalle Ex sont conformes aux certifications Atex et IECEx et ils offrent...
Module de commutation Ex 2 pôles · Atex Delvalle

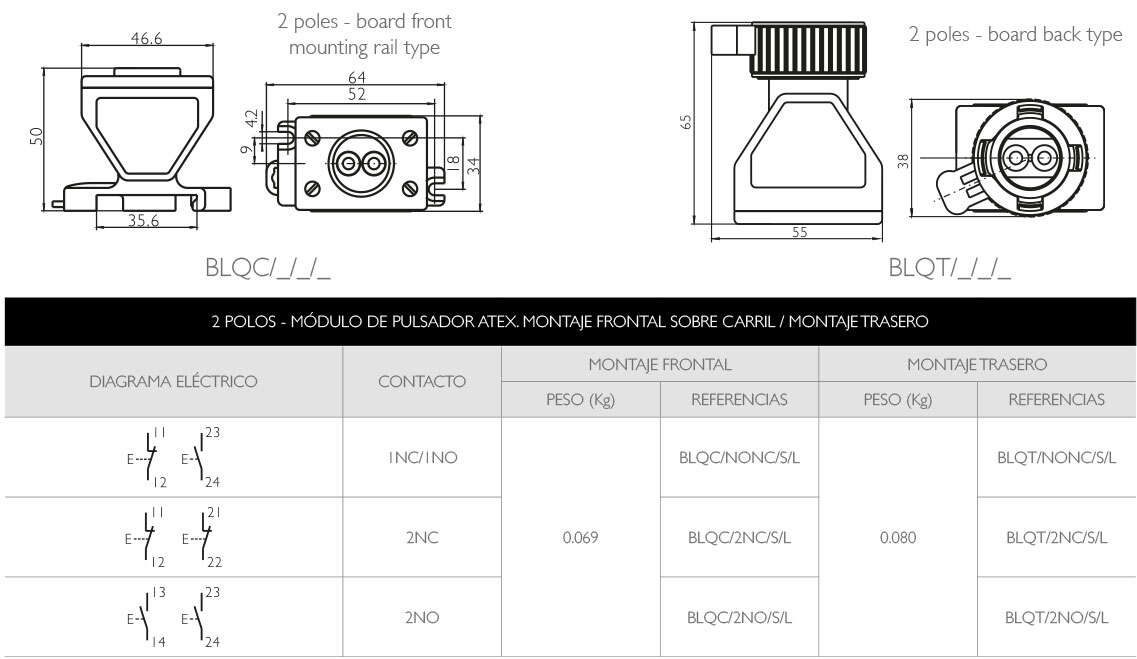

Croquis
