Módulo de Pulsador Luminoso Atex

Los módulos de pulsador luminosos Atex de Delvalle están preparados para usarse junto con nuestra pulsatería Atex y se deben montar dentro de una envolvente ‘Ex e’ conforme a las certificaciones Atex e IECEx.
Preparados para Zonas 1 y 2 y se pueden usar con dos tipos de marcaje y dos opciones de temperatura -40°C / -55°C.

Módulo de Pulsador Luminoso Atex · Atex DelvalleAtex Delvalle

Este producto cuenta con los siguientes certificados

  • Logo Atex · Atex Delvalle
  • Logo IECEx · Atex Delvalle

Descripción

Los módulos de pulsador luminosos Atex de Delvalle están preparados para usarse junto con nuestra pulsatería Atex y se deben montar dentro de una envolvente ‘Ex e’ conforme a las certificaciones Atex e IECEx.
Preparados para Zonas 1 y 2 y se pueden usar con dos tipos de marcaje y dos opciones de temperatura -40°C / -55°C.

  • Zonas 1 y 2.
  • Terminales: 2x2.5mm².
  • Fuente de luz: LED.
  • Botón (tensión nominal / corriente nominal):
    • AC 250V /10A DC24V /lA (Ex db eb IIC)
  • Categoría de utilización: AC-15, DC-13.
  • Protección contra corto circuitos: 16A / 500V.
  • Vida del equipo: 300.000.000 de pulsaciones.
  • Tensión nominal (Ex db eb IIC):
    • l0V - 28V AC/DC
    • 20V - 250V AC/DC
    • 50V - 277V AC/DC
  • Disipación de potencia: P. máx.< l W.
  • Montaje frontal sobre carril: en carril TS35x7.5 o con fijación por tornillo.
  • Montaje posterior: on l ~6 mm panel.
  • El módulo “Ex ia” se utilizará junto con una barrera de seguridad intrínseca en zona segura.
  • Dos opciones para baja temperatura: -40°C / -55°C.
  • El módulo de pulsador luminoso tiene contacto 1NC o 1NO y elemento de señalización.
  • Diseño con cinco opciones de voltaje.
  • Protección en el interior del interruptor de temperatura para su protección.
  • Montaje frontal (con carril o tornillos) o montaje trasero.

Normativa

  • Número de certificados:
    • CML 19ATEX1296U
    • IECEx CML 19.0081U
  • Tipo de protección:
    • Ex db eb IIC Gb
  • Temperatura ambiente:
    • -40ºC / -55ºC (opcional) a +60ºC
  • Temperatura de funcionamiento:
    • -40ºC / -55ºC (opcional) a +90ºC
  • Normativa:
    • Directive 2014/34/UE
    • EN IEC 60079-0:2018
    • EN IEC 60079-7:2015+A1:2018
    • EN 60079-1:2014
    • EN 60079-11:2012
    • EN 60079-26:2015
    • IEC 60079-0:2017
    • IEC 60079-1 2014-06
    • IEC 60079-11:2011
    • IEC 60079-7:2017
  • Grado de protección: IP20

Aplicaciones

Pulsatería Atex

Personalización a medida
Te ofrecemos múltiples soluciones

Módulo de Pulsador Luminoso Atex · Atex Delvalle
¿Necesitas soluciones ATEX?
Catálogos de productos 2024
  • Montaje frontal sobre carril
  • Montaje trasero
Los clientes también compraron:
Pulsador Luminoso Atex · Atex DelvalleAtex Delvalle
Delvalle dispone de pulsadores luminosos Atex aprobados bajo las normativas Atex e IECEx y tienen...
Módulo de Pulsador para Seguridad Intrínseca Luminoso Atex · Atex DelvalleAtex Delvalle
Los módulos de pulsador para seguridad intrínseca luminosos Atex de Delvalle están preparados...
Módulo de Pulsador Luminoso Atex · Atex Delvalle

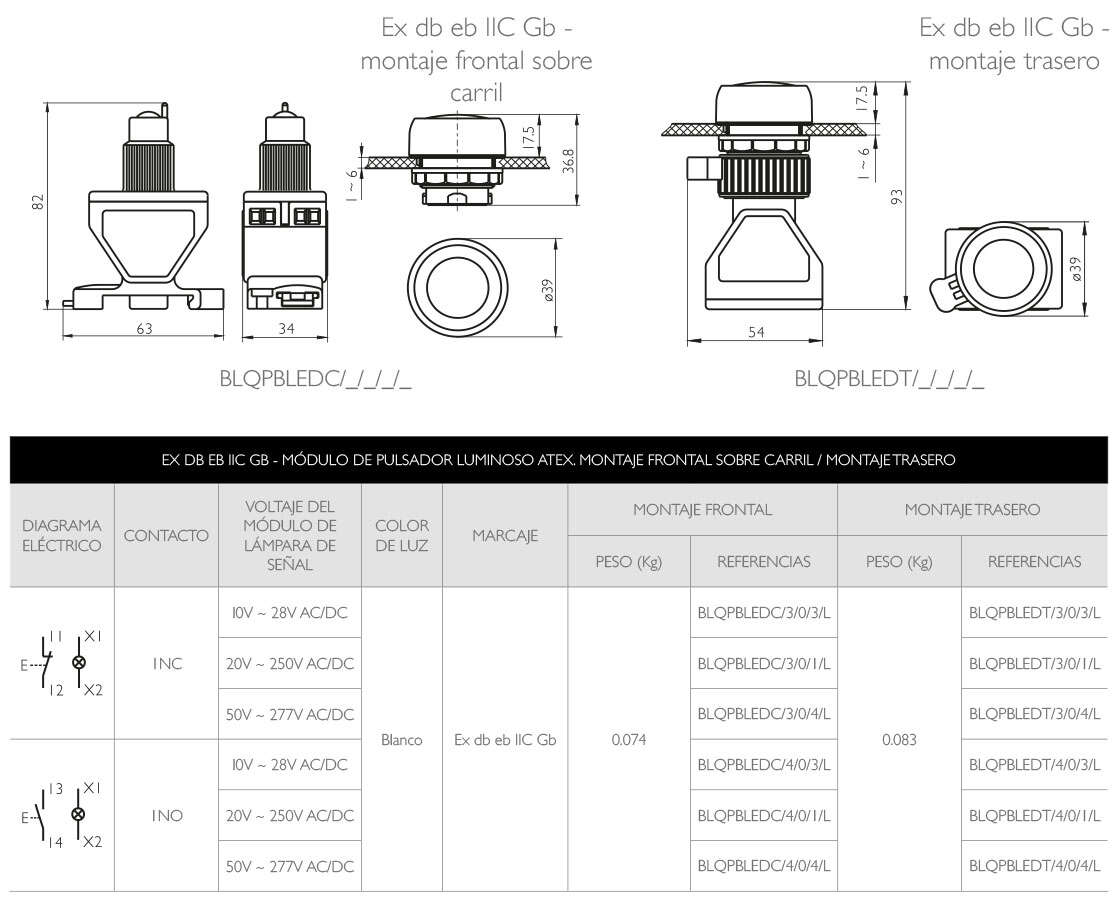

Croquis

PLANOS Y REFERENCIAS · Atex Delvalle
