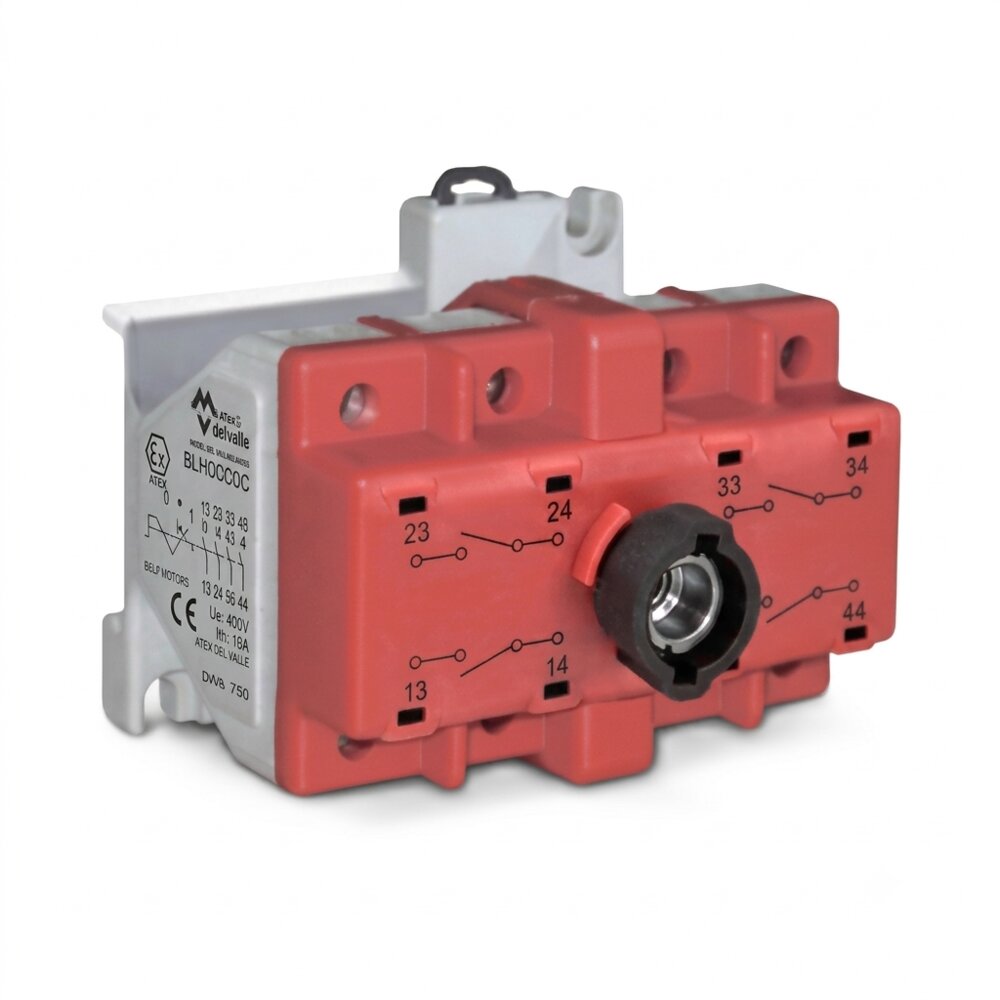

Module de commutation Ex 4 pôles (Contrôle, Commutateur de Charge)

Le module d’interrupteur à 4 pôles antidéflagrant Delvalle (interrupteur de commande, interrupteur de séparation de charge) doit être utilisé avec la tête de commande correspondante et doit être monté à l’intérieur du boîtier «Ex e», conformément aux certifications Atex et IECEx. Les zones 1 et 2 peuvent être utilisées dans deux températures nominales basses pour l'option -40 ° C / -55 ° C.

Module de commutateur ex de type de rail de montage frontal de carte Le module de commutateur à 4 pôles (commutateur de commande, commutateur d'isolation de charge) dispose de plusieurs schémas de contact en option. En plus du schéma de contact répertorié, d’autres peuvent être personnalisés. Quatre groupes de contacts au maximum sont actionnés par une tête d'opération spéciale.

Module de commutation Ex 4 pôles (Contrôle, Commutateur de Charge) · Atex DelvalleAtex Delvalle

Ce produit a les certificats suivants

  • Logo Atex · Atex Delvalle
  • Logo IECEx · Atex Delvalle

Description

Le module d’interrupteur à 4 pôles antidéflagrant Delvalle (interrupteur de commande, interrupteur d’isolation de charge) doit être utilisé avec la tête de commande correspondante et doit être monté à l’intérieur du boîtier «Ex e», conformément aux certifications Atex et IECEx. Les zones 1 et 2 peuvent être utilisées dans deux températures nominales basses pour l'option -40 ° C / -55 ° C.

Module de commutateur ex de type ex de rail de montage sur panneau de carte Le module de commutateur à 4 pôles (commutateur de commande, commutateur d'isolation de charge) dispose de plusieurs schémas de contact en option. En plus du schéma de contact répertorié, d’autres peuvent être personnalisés. Quatre groupes de contacts sont au maximum et doivent être actionnés par une tête d'opération spéciale.

  • Zones 1 et 2.
  • Bornes: 2x2.5mm².
  • Durée de vie mécanique: l.000.000 fois.
  • Impulsion nominale avec tension sur pied: 6kV.
  • Courte durée nominale avec courant de stand: 10kA.
  • Capacité nominale de production de courts-circuits: l 7kA.
  • Protection contre les courts-circuits: 16A / 500V.
  • Montage sur rail avant de la carte: sur rail TS35x7,5 ou fixation à vis.
  • Montage arrière de la carte: sur un panneau de 1 ~ 6mm.
  • Données électriques:
    • AC-12: 400V / 16A
    • AC-15: 400V / 10A
    • DC-13: 110V / 1A
    • AC-3: 400V / 16A
    • AC-23: 400V / 16A

Norme

  • Numéro de certificat:
    • CML 19ATEX1295U
    • IECEx CML 19.0080U
  • Type de protection:
    • Ex db eb IIC Gb
  • Température ambiante:
    • -40ºC / -55ºC (facultatif) à + 60ºC
  • Température de service:
    • -40ºC / -55ºC (facultatif) à + 90ºC
  • La norme:
    • Directive 2014/34 / UE
    • EN CEI 60079-0: 2018
    • EN CEI 60079-7: 2015 + A1: 2018
    • EN 60079-1: 2014
    • CEI 60079-0: 2017
    • CEI 60079-1: 2014-06
    • CEI 60079-7: 2017
  • Degré de protection: IP20

Applications

Tête d'opération

Personnalisation sur mesure
Nous vous offrons plusieurs solutions

Module de commutation Ex 4 pôles (Contrôle, Commutateur de Charge) · Atex Delvalle
Avez-vous besoin de solutions ATEX?
Catalogues de produits 2021
Les clients ont également acheté:
Ex petit commutateur · Atex DelvalleAtex Delvalle
La tête de commande pour interrupteur Delvalle Ex est conforme aux certifications Atex et IECEx et...
Commutateur Ex · Atex DelvalleAtex Delvalle
La tête de commande du commutateur Delvalle Ex est conforme aux certifications Atex et IECEx et...
Module de commutation Ex 4 pôles (Contrôle, Commutateur de Charge) · Atex Delvalle

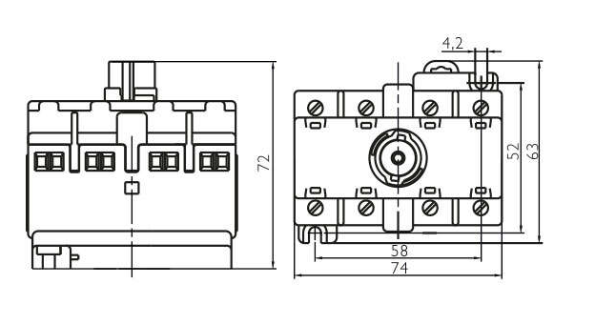

Croquis
