Módulo Relé con Protección Atex

Los módulos relés con protección térmica de Atex Delvalle ofrecen una protección de sobrecarga con rangos de ajuste de hasta 38 A, con un valor fácilmente ajustable.
Los módulos de relés se instalan en armarios ‘Ex e’ resistentes a la corrosión con tornillos anti vibraciones. Los terminales de fácil acceso permiten una conexión segura y una instalación sencilla.

Módulo Relé con Protección Atex · Atex DelvalleAtex Delvalle

Descripción

Los módulos relés con protección térmica de Atex Delvalle ofrecen una protección de sobrecarga con rangos de ajuste de hasta 38 A, con un valor fácilmente ajustable.
Los módulos de relés se instalan en armarios ‘Ex e’ resistentes a la corrosión con tornillos anti vibraciones. Los terminales de fácil acceso permiten una conexión segura y una instalación sencilla.

  • Zonas 1 y 2.
  • Tensión nominal: 690V.
  • Corriente nominal: hasta 38A.
  • Disparo por sobrecarga: hasta 38A.
  • Tensión nominal de contacto aux.: 690V.
  • Corriente nominal de contacto aux.: 5A.
  • Terminales:
    • Contactos principales 1 ~ l0mm² (6 ~ l0mm² utilizado en conexión con la orejeta de compresión).
    • Contacto auxiliar 1 ~ 2.5mm².
  • Material de envolvente: poliéster reforzado.
  • Peso: 1,5kg.

Consigue toda la seguridad y garantía que necesitas

  • Logo Atex · Atex Delvalle
    Atex
  • Logo IECEx · Atex Delvalle
    IECEx

Normativa

  • Número de certificados:
    • IECEx CML 19.0085U
    • CML 19 ATEX 1300U
  • Tipo de protección:
    • II2G  Ex db eb IIC Gb
    • II2G  Ex db eb IIB Gb
  • Normativa:
    • Directive 2014/34/EU
    • EN IEC 60079-0:2018
    • EN 60079-1:2014
    • EN IEC 60079-7:2015+A1:2018
    • IEC 60079-0:2017
    • IEC 60079-1:2014-06
    • IEC 60079-7:2017
    • Temperatura ambiente:
      • -20ºC - +60ºC (IIC)
      • -40ºC - +60ºC (IIB)
    • Temperatura de funcionamiento:
      • -20ºC - +110ºC (IIC)
      • -40ºC - +110ºC (IIB)

    Aplicaciones

    Diseñado para la instalación en armarios ‘Ex e’ donde está presente una potencial atmósfera explosiva Zonas 1 y 2.

    Personalización a medida
    Te ofrecemos múltiples soluciones

    Módulo Relé con Protección Atex · Atex Delvalle
    ¿Necesitas soluciones ATEX?
    Catálogos de productos 2020

    Los clientes también compraron:
    Módulo Contactor con Relé de Protección Motor Atex · Atex DelvalleAtex Delvalle
    Atex Delvalle ofrece una combinación de contactor/relé de protección motor, diseñado para la...
    Módulo Contactor Reversible Atex · Atex DelvalleAtex Delvalle
    Los contactores de Delvalle son componentes compactos para armarios ‘Ex e’ en Zonas 1 y 2, estos...
    Módulo Diferencial Eléctrico Atex · Atex DelvalleAtex Delvalle
    Los diferenciales de Delvalle son componentes para controlar la corriente residual y cortar cuando...
    Módulo Disyuntor Para Motor Atex · Atex DelvalleAtex Delvalle
    Atex Delvalle dispone de varios equipos que han sido especialmente diseñados para proteger motores...
    Módulo Relé Atex · Atex DelvalleAtex Delvalle
    Los relés de Delvalle son componentes versátiles para armarios ‘Ex e’ en Zonas 1 y 2 en los...
    Módulo Contactor Atex · Atex DelvalleAtex Delvalle
    Los contactores de Delvalle son componentes compactos para envolventes ‘Ex e’ en las Zonas 1 y...
    Módulo Relé Temporizado Atex · Atex DelvalleAtex Delvalle
    Los relés temporizados de Delvalle son componentes versátiles, que pueden utilizarse para varias...
    Módulo Magnetotérmico Atex · Atex DelvalleAtex Delvalle
    Los magnetotérmicos ofrecen una protección para los conductores en atmósferas potencialmente...
    Módulo de Seccionador Eléctrico Atex · Atex DelvalleAtex Delvalle
    Los módulos seccionadores de carga, de motores y de control para atmósferas explosivas. ...
    Módulo Relé con Protección Atex · Atex Delvalle

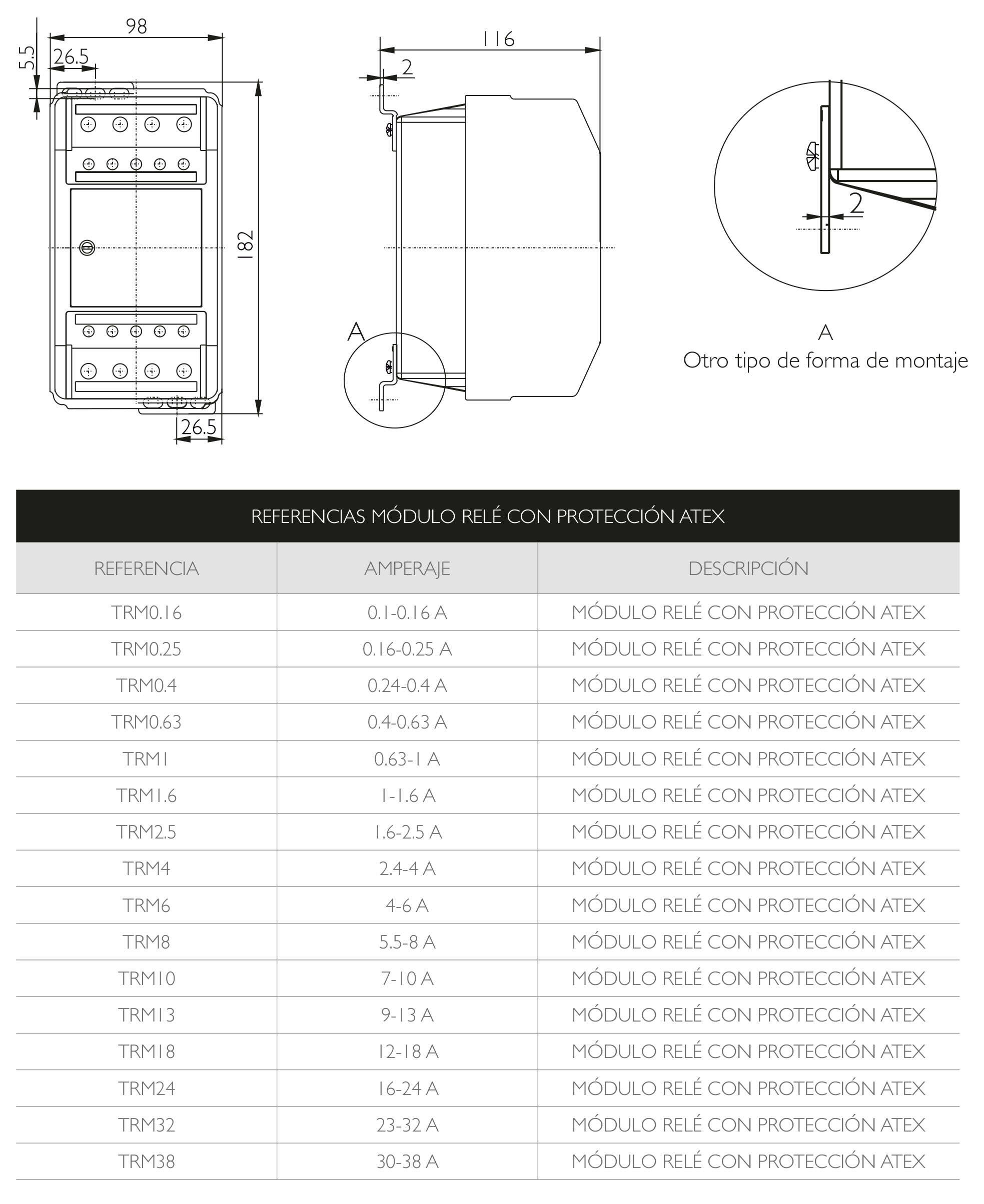

    Croquis
