Ordenador PC Atex y IECEx

El panel de operador PC Atex llamados Workstation PC HMI´s diseñados para áreas de atmósferas explosivas zonas 2 y 22. Pudiendo realizar cómodamente tareas de supervisión y control de maquinaria, automatismos,...

Disponemos de tres dimensiones (7", 9" y 12")  de pantallas táctiles HMI´s a color, las cuales puede adaptarse perfectamente a cualquier aplicación y pudiendo añadir pulsateria Atex, etc. Es el sistema mas económico que cumple con funciones de un PC, pero a un coste muy reducido (hasta 5 veces menos que un ordenador Atex).

Ordenador PC Atex y IECEx · Atex DelvalleAtex Delvalle
Ordenador PC Atex y IECEx · Atex DelvalleAtex Delvalle
Ordenador PC Atex y IECEx · Atex DelvalleAtex Delvalle
Ordenador PC Atex y IECEx · Atex DelvalleAtex Delvalle
Ordenador PC Atex y IECEx · Atex DelvalleAtex Delvalle
Ordenador PC Atex y IECEx · Atex DelvalleAtex Delvalle
Ordenador PC Atex y IECEx · Atex DelvalleAtex Delvalle
Ordenador PC Atex y IECEx · Atex DelvalleAtex Delvalle

Este producto cuenta con los siguientes certificados

  • Logo Atex · Atex Delvalle
  • Logo CE · Atex Delvalle
  • Logo IECEx · Atex Delvalle

Descripción

El panel de operador atex con pantalla Siemens de Delvalle realiza cómodamente tareas de supervisión y control  en zonas explosivas.
El panel PC está fabricado para áreas de atmósferas explosivas (hazardous areas) zonas 2 y 22.
Este sistema incluye una pantalla touchscreen 7” de alta resolución y alto contraste, fabricada por Siemens.
Este panel de operador sustituye a los indicadores hidráulicos, registradores y contadores que se venían usando en pozos petrolíferos. Para las diferentes maniobras y/o señales, además se pueden añadir botones, luminosos, setas de emergencia, etc, en la caja.
En consecuencia, se adaptan de manera óptima a cualquier tipo de aplicación. La pantalla se configura con el software de ingeniería SIMATIC WinCC V11 de Siemens.

Características Técnicas:

  • Funcionalidad HMI excepcional con una relación precio-prestaciones excelentes para una pantalla en zona con riesgo de explosión.
  • Pantalla de 7”, 9" o 12" TFT de alta resolución y alto contraste con 16 millones colores. Ofrece un 40% más de zona de visualización que los equipos anteriores, incluso bajo la luz del sol.
  • Amplio intervalo de temperatura de funcionamiento, dado su durarera carcasa.
  • Funcionalidad de alta gama consistente con archivos, scripts, visores diferentes, Internet Explorer.
  • La pantalla se puede regular de 0-100% a través de PROFlenergy, por medio del proyecto HMI o a través de un PLC.
  • Durante un fallo de corriente dispone de protección de datos también para tarjetas de memoria enchufables SIMAT HMI de 2GB.
  • Concepto de garantia y seguridad en servicio y mantenimiento innovador por medio de una segunda tarjeta SD (copia de seguridad automática).
  • Transferencia de datos sencilla a través de cables estándares (Cable Ethernet estándar, cable USB estándar).
  • Muchas opciones de comunicación: PROFIBUS y PORFINE integrados.

Descubre las ventajas

Gran robusted y durabilidad.

Rendimiento fiable en condiciones medioambientales adversas.

Gran resolución y alto contraste con 16 millones de colores.

Unidades HMI portátiles y con posibilidad de mantenimineto en campo.

Económico para sus grandes prestaciones.

Fácil de personalizar para adaptarse a su aplicación.

La pantalla táctil HMI de alta resolución, con manejo táctil.

El brillo de la pantalla puede atenuarse hasta un 100%, reduciendo así el consumo energético.

En caso de un corte de corriente, almacena de manera intermedia suficiente energía para poder finalizar correctamente todos los ficheros activos.

Certificado según ATEX para las zonas 2 y 22 y ofrecen distintas homologaciones navales.

Normativa

Marcaje:

  • II 3G  Ex nA nC IIC T4 Gc
  • II 3D Ex tc IIIC T135ºC Dc IP65

Certificado:

  • Delvalle 16ATEX0700
  • Certificado LOM 14ATEX3028U
  • Certificado LOM 14ATEX3026U

Normativa:

  • Directiva 2014/34/UE
  • EN 60079-0:2012
  • EN60079-15:2013

Normas, homologaciones, certificados:

  • Marcado CE: Sí

  • Culus: Sí
  • RCM (anterior C-TICK): Sí
  • Homologación KC: Sí
  • Homologaciones navales
    • Germanischer Lloyd (GL): Sí
    • American Bureau of Shipping (ABS): Sí
    • Bureau Veritas (BV): Sí
    • Det Norske Veritas (DNV): Sí
    • Lloyds Register of Shipping (LRS): Sí
    • Nippon Kaiji Kyokai (Class NK): Sí
  • Uso en atmósfera potencialmente explosiva
    • ATEX zona 2: Sí
    • ATEX zona 22: Sí
    • IECEx zona 2: Sí
    • IECEx zona 22: Sí
    • Culus Class I zona 2, división 2: Sí
    • FM Class I Division 2: Sí

Aplicaciones

Para entornos con riesgo potencial de explosión (Zona 2 y 22), en los que debemos controlar tareas de supervisión y control de operaciones exigentes.
Producción petroquímica, plantas de gas, estaciones de bombeo, almacenamiento de depósitos, producción de GNL ...

Personalización a medida
Te ofrecemos múltiples soluciones

Ordenador PC Atex y IECEx · Atex Delvalle
¿Necesitas soluciones ATEX?
Catálogos de productos 2021
  • Instalacion a la intemperie o Outdoor, mediante tejadillo.
  • Disponibilidad de gran abanico botoneras, selectores, prensaestopas, etc.
  • Multitud de posibles maniobras con nuestras pulsatería Atex.
Ordenador PC Atex y IECEx · Atex Delvalle

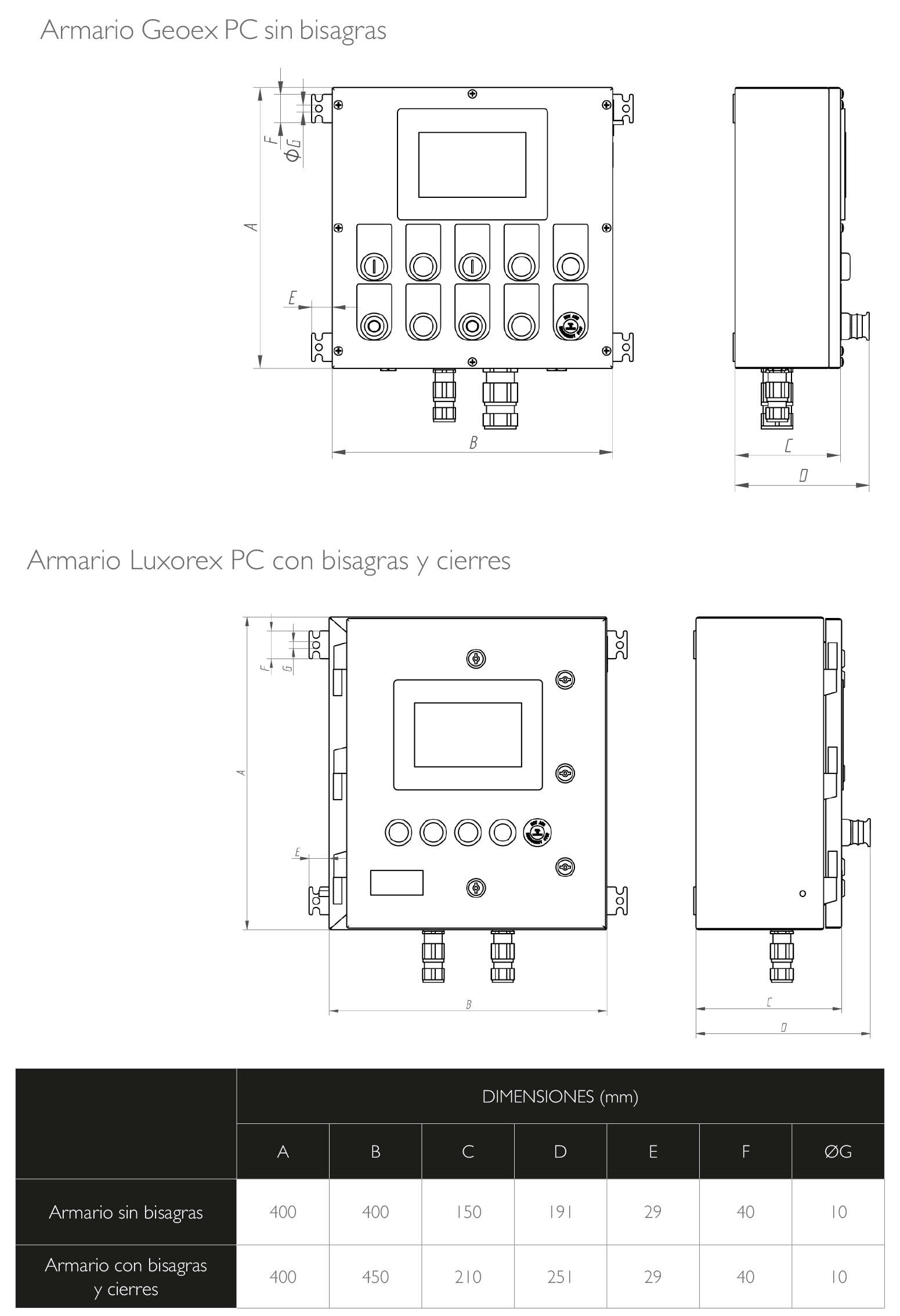

Croquis

PLANOS Y DIMENSIONES · Atex Delvalle
