Pupitre de Control y Mando Atex

Este pupitre Atex & IECEx permite controlar multitud de componentes y equipos Atex & IECEx desde el mismo panel  gracias a la facilidad de control con selectores, pulsadores, visores, setas de emergencia, alarmas, señales luminosas,...

Está destinado para su uso en zonas con riesgos de explosión de industrias como oil & gas e industrias petroquímicas.

Este pupitre Atex e IECEx ha sido diseñado especialmente como un pupitre anticorrosivo, estanco y de acero inoxidable AISI 304L o bien AISI 316L.

Pupitre de Control y Mando Atex · Atex DelvalleAtex Delvalle
Pupitre de Control y Mando Atex · Atex DelvalleAtex Delvalle

Este producto cuenta con los siguientes certificados

  • Logo Atex · Atex Delvalle
  • Logo CE · Atex Delvalle
  • Logo IECEx · Atex Delvalle
  • Logo IK10 · Atex Delvalle
  • Logo IP66 · Atex Delvalle
  • Logo IP6x · Atex Delvalle
  • Logo 10 años anticorrosión · Atex Delvalle
  • Logo Chemical resistant · Atex Delvalle
  • Logo Corrosion resistant · Atex Delvalle
  • Logo Scrach resistant · Atex Delvalle
  • Logo Waterproof · Atex Delvalle

Descripción

Este pupitre Atex e IECEx permite controlar multitud de componentes y equipos Atex & IECEx desde el mismo panel  gracias a la facilidad de control con selectores, pulsadores, visores, setas de emergencia, alarmas, señales luminosas,...

Está destinado para su uso en zonas con riesgos de explosión de industrias como Oil & Gas e industrias petroquímicas.

Se basa en la colocación de varios componentes diseñados a medida según las necesidades del proyecto, consiguiendo de este modo un pupitre de gran comodidad de visualización y control. Todos los elementos de control que conforman el panel del pupitre tienen la certificación Atex e IECEx

Este pupitre Atex e IECEx ha sido diseñado especialmente como un pupitre anticorrosivo, estanco y de acero inoxidable AISI 304L o bien AISI 316L, permitiendo su uso en zonas de alto riesgo por explosión y/o corrosión. Además garantiza un grado de protección IP66.

Descubre las ventajas

Se pueden realizar configuraciones a medida, pudiéndose colocar multitud de controladores. De este modo el abanico de máquinas o procesos que se pueden controlar desde el panel de control del pupitre es muy amplio.

Es una manera muy fácil y cómoda para el operario, de trabajar y controlar más de una máquina o sección.

Fácil apertura mediante puertas y cierres.

Apertura de la consola hacia arriba mediante amortiguadores y las puertas lateralmente con una abertura de hasta 120°.

Garantiza seguridad al operario, ya que controla la maquinaria desde un punto de control, alejado de posibles problemas que la máquina pueda causar.

Gracias a la facilidad del control de la maquinaria desde este punto, la vida útil que alcanza es muy alta, de alrededor de las 100.000 horas de trabajo y proporciona una vida útil mayor a las máquinas que controla.

Normativa

Está certificado para el uso en atmósferas explosivas de las zonas 1, 2, 21 y 22.

Marcaje Atex:

  • II2G Ex d e IIC T6/T5 Gb
  • II2D Ex tb IIIC T85°C /T100°C Db

Marcaje IECEx:

  • Ex d e IIC T6/T5 Gb
  • Ex tb IIIC T85°C/T100°C Db

Directiva y normativa Atex:

  • Directiva Atex 2014/34/EU
  • EN 60079-0:2012
  • EN 60079-1:2007
  • EN 60079-7:2015
  • EN 60079-31:2010

Normativa IECEx:

  • IEC 60079-0:2011
  • IEC 60079-1:2006
  • IEC 60079-7:2015
  • IEC 60079-31:2013

Normativa del armario:

  • Norma IP (IP65): IEC 60529
  • Norma IK (IK10): IEC 62262

Directiva y normativa de baja tensión:

  • Directiva de 2014/35/UE
  • EN 61439-12011
  • EN 61439-22011



Aplicaciones

Especialmente diseñado para los siguientes sectores donde las instalaciones requieren seguridad adicional  y en general, zonas de riesgo de explosión y atmósferas explosivas en las que sean necesarios equipamientos antideflagrantes:

  • Oil & gas
  • Offshore y alta mar
  • Industria y automatización
  • Químico y refinerías
  • Farmaceútico
  • Marítimo y portuario
  • Fieldstations
  • Alimentación y bebidas
  • Industria del papel
  • Transporte aéreo
  • Nuclear and renovables



Personalización a medida
Te ofrecemos múltiples soluciones

Pupitre de Control y Mando Atex · Atex Delvalle
¿Necesitas soluciones ATEX?
Catálogos de productos 2022
  • Multitud de opciones de control.
  • Los controladores que se pueden instalar son: pulsadores, selectores, visores (voltímetro y amperímetros), setas de emergencia, alarmas sonoras y señales luminosas.
  • Configuraciones de varios conjuntos de pupitres o paneles de control Atex e IECEx.
  • El pupitre se puede fabricar en acero inoxidable AISI 316L, para lugares marinos o altamente corrosivos.
Pupitre de Control y Mando Atex · Atex Delvalle

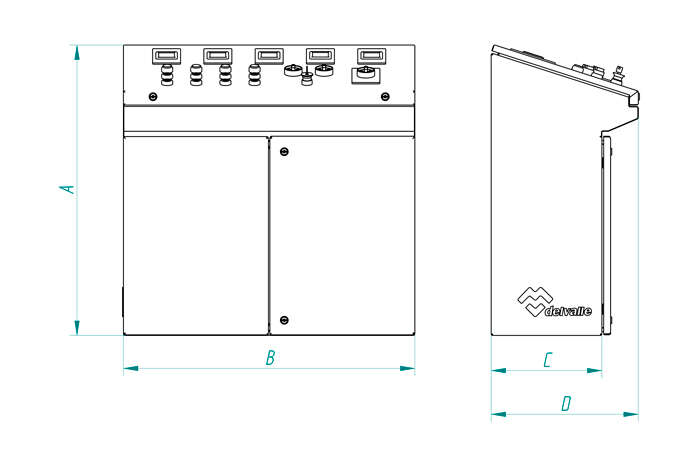

Croquis
