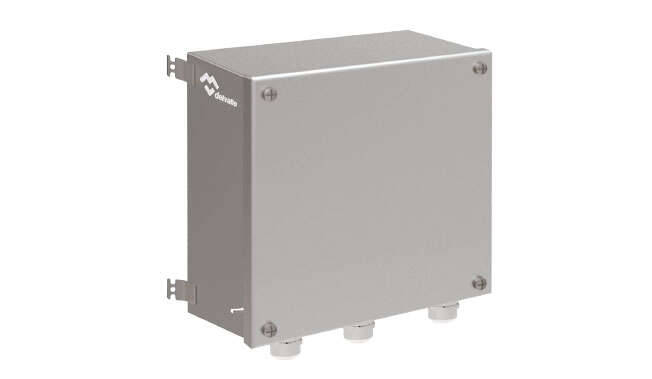

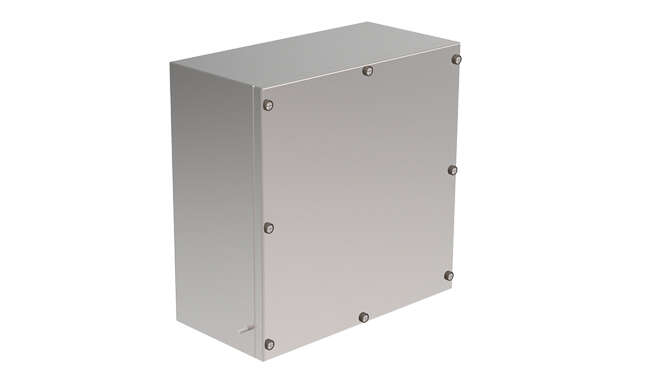

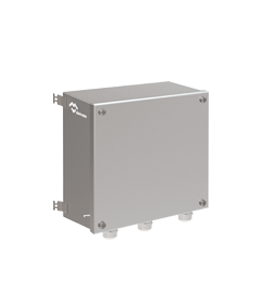

Cajas Atex de Conexión Geoex

Las cajas de conexión Atex de seguridad aumentada IP66 de la Serie Geoex está fabricada en acero inoxidable AISI 304L o AISI 316L. Previsto para su uso en las zonas 1, 2 , 21 y 22, sobresale por su gran seguridad y resistencia en los ambientes peligrosos.

Las cajas de bornes o terminales Atex de la Serie Geoex son estancas IP66 y robustas, estan certificadas atex como producto final, sin necesidad de llevar a laboratorio a homologar, nos permiten desarrollar proyectos completos, con montaje a medida, consiguiendo a nuestros clientes un importante ahorro de costes de cerificación y mano de obra.

Cajas Atex de Conexión Geoex · Atex DelvalleAtex Delvalle
Cajas Atex de Conexión Geoex · Atex DelvalleAtex Delvalle
Cajas Atex de Conexión Geoex · Atex DelvalleAtex Delvalle
Cajas Atex de Conexión Geoex · Atex DelvalleAtex Delvalle
Cajas Atex de Conexión Geoex · Atex DelvalleAtex Delvalle

Descripción

Las cajas de conexión de seguridad aumentada de la Serie Geoex destacan por su gran seguridad y resistencia en los ambientes más agresivos, donde la presencia de polvo combustible y gas debe estar bajo control para prevenir posibles atmósferas explosivas.

  • Fabricados en acero inoxidable AISI 304L o AISI 316L y acabado superficial pulido satinado.
  • Están previstos para útilizarse en Zonas 1, 2, 21 y 22 y para colocarse Ex componentes y terminales.
  • Gran espacio interior que simplifica las operaciones de conexión.
  • Protección anticorrosión garantizada.
  • Gran seguridad y resistencia en los ambientes Atex más agresivos.

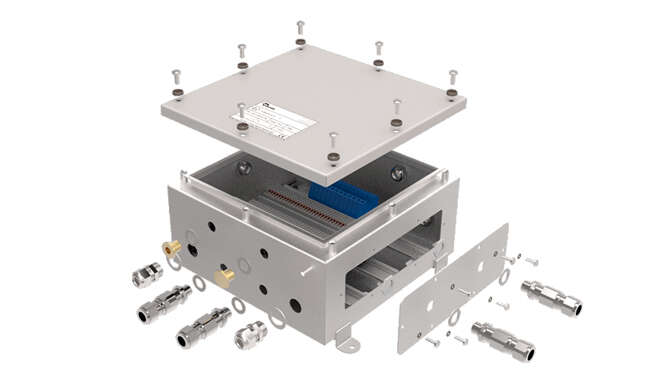

  • Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto.
  • Cuerpo y puerta premontada.
  • Inserto de masa que permite conexión externa.
  • Tornillos de acero inoxidable AISI 316L. Bisagras para sujetar la tapa opcionales.

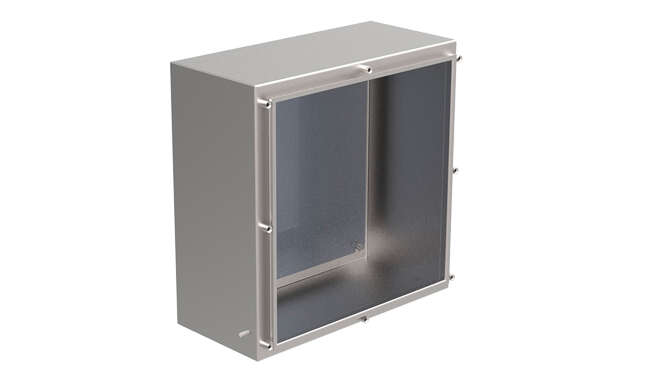

  • Opción doble acceso(puertas delantera y trasera).



Consigue toda la seguridad y garantía que necesitas

  • Logo Atex · Atex Delvalle
    Atex
  • Logo CE · Atex Delvalle
    CE
  • Logo IECEx · Atex Delvalle
    IECEx
  • Logo IK10 · Atex Delvalle
    IK10
  • Logo IP66 · Atex Delvalle
    IP66
  • Logo IP6x · Atex Delvalle
    IP6x
  • Logo ROHS · Atex Delvalle
    ROHS
  • Logo UL NEMA 1 · Atex Delvalle
    UL NEMA 1
  • Logo UL NEMA 12 · Atex Delvalle
    UL NEMA 12
  • Logo UL NEMA 3R · Atex Delvalle
    UL NEMA 3R
  • Logo UL NEMA 4 · Atex Delvalle
    UL NEMA 4
  • Logo UL NEMA 4X · Atex Delvalle
    UL NEMA 4X

Descubre las ventajas

Gran espacio interior que simplifica las operaciones de conexión.

Protección anticorrosión garantizada.

Gran seguridad y resistencia en los ambientes Atex más agresivos gracias a los materiales utilizados en su fabricación.

Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto.

Cuerpo y puerta premontada.

Inserto de masa que permite conexión externa.

Tornillos de acero inoxidable AISI 316L.

Bisagras para sujetar la tapa opcionales.

Opción doble acceso (puertas delantera y trasera).

Opción bisagras para sujetar la tapa.

Certificaciones IECEX y Atex

Normativa

Todas las soluciones de protección contra explosiones fabricadas en Atex Delvalle cumplen con las certificaciones Ex Atex y IECEx, y han sido sometidos a pruebas que certifican su viabilidad y solvencia técnica. Cumplimos con los certificados otorgados por LOM (Laboratorio Oficial J.M. Madariaga), además de con las normativas UL y CE en todos nuestras soluciones Ex Atex para atmósferas explosivas.

  • II2G Ex e IIC Gb y II2D Ex tb IIIC Db.
  • IP66 de acuerdo con la directiva 94/9/CE y estandar EN 60079-0, EN 60079-7, EN 60079-31.
  • Certificado LOM 14ATEX3028U.
  • El armario ofrece un grado de protección IP66 según norma EN 60529.
  • Grado de resistencia contra impacto IK10 según Norma IEC 62262.
  • Certificado UL Nema 4x, 12, 3r y 1 a petición. NºFile E342220.
  • Junta poliuretano espumado: -25ºC
  • Junta silicona esponjosa: -45ºC
  • Junta silicona inyectada: -45ºC

• Marcado CE de componente:

  • II2G Ex e IIC Gb y II2D Ex tb IIIC Db IP66.



Aplicaciones

Especialmente diseñado para los siguientes sectores donde las instalaciones requieren seguridad adicional  y en general, zonas de riesgo de explosión y atmósferas explosivas en las que sean necesarios equipamientos antideflagrantes:

  • Oil & Gas.
  • Offshore & Alta mar.
  • Industria y automatización.
  • Químico y refinerías.
  • Farmaceútico.
  • Marítimo y portuario.
  • Fieldstations.
  • Alimentación y bebidas.
  • Industria del papel.
  • Transporte aéreo.
  • Nuclear and renovables.



Personalización a medida
Te ofrecemos múltiples soluciones

Cajas Atex de Conexión Geoex · Atex Delvalle
¿Necesitas soluciones ATEX?
Catálogos de productos 2018
  • Tornillos de acero inoxidable AISI 316. Bisagras para sujetar la tapa opcionales.
  • Opción doble acceso (puertas delantera y trasera).
  • Bisagras para sujetar la tapa.
Personaliza este producto con los siguientes componentes:

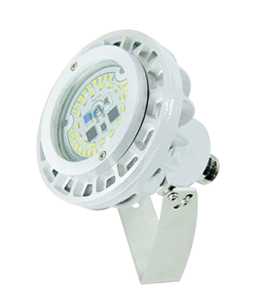

Foco Atex LED Furud · Atex DelvalleAtex Delvalle
Luminaria pequeña y compacta Led concebida para sustituir a sus equivalentes de incandescencia atex...

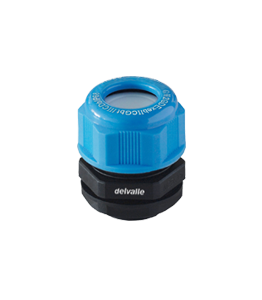

Prensaestopas Atex para Seguridad Intrínseca Poliamida IP68 · Atex DelvalleAtex Delvalle
Los prensaestopas métricos para seguridad intrinseca de polimamida AtexDelvalle IP68 se utilizan...
Válvula Atex Anticondensación y Drenaje · Atex DelvalleAtex Delvalle
Las válvulas atex de anticondensación y/o drenaje son adecuadas para ser usadas en areas...
Cajas Atex de Conexión Geoex · Atex Delvalle

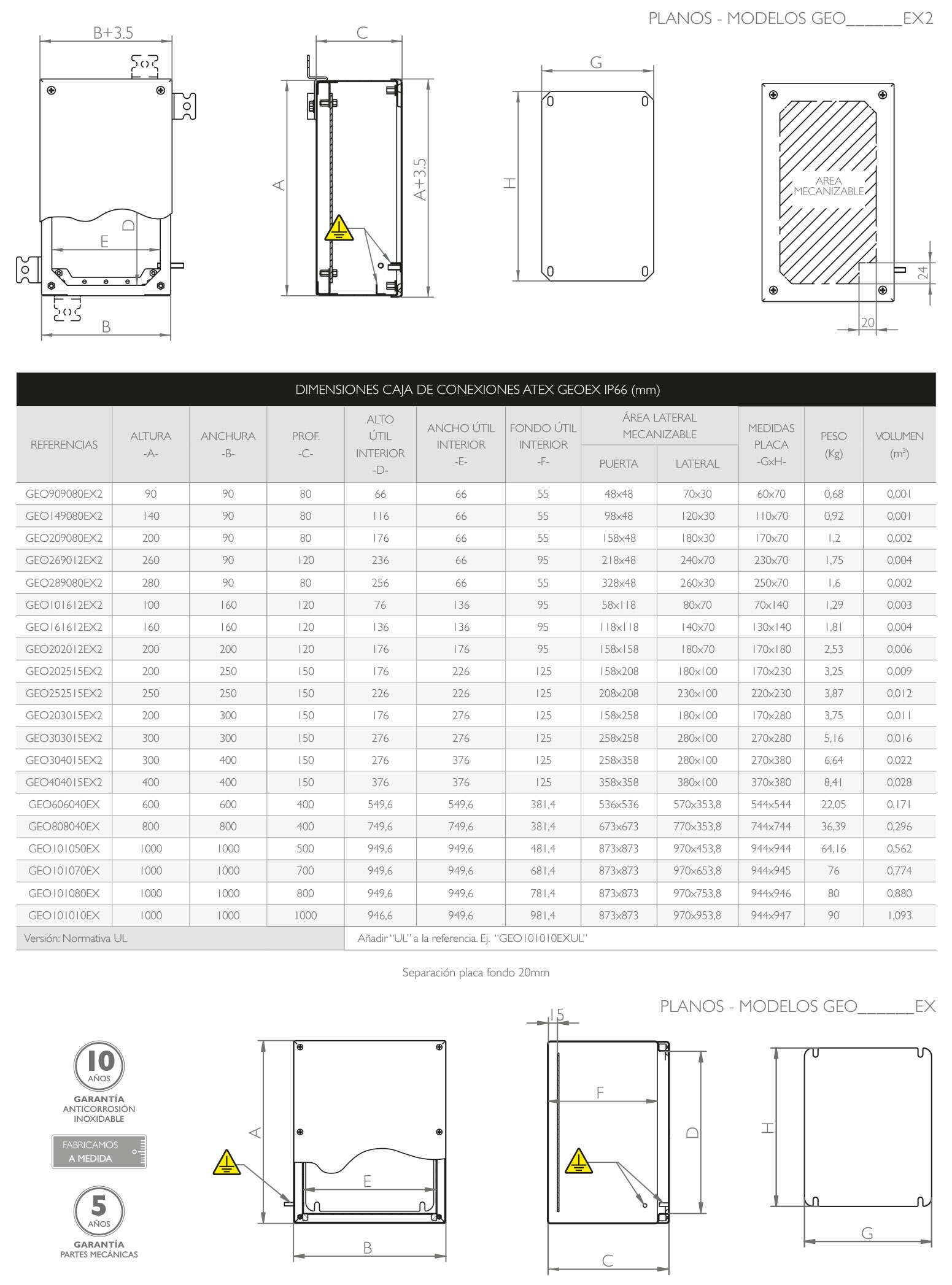

Croquis

Cajas Atex de Conexión Geoex · Atex Delvalle

Referencias

Mostrar Referencias
ReferenciaDescripciónAltoAnchoFondo
GEO909080EXCAJA DE CONEXIONES INOXIDABLE ATEX SERIE GEOEX909080GEO909080EX
GEO209080EXCAJA DE CONEXIONES INOXIDABLE ATEX SERIE GEOEX2009080GEO209080EX
GEO101615EXCAJA DE CONEXIONES INOXIDABLE ATEX SERIE GEOEX100160150GEO101615EX
GEO202015EXCAJA DE CONEXIONES INOXIDABLE ATEX SERIE GEOEX200200150GEO202015EX
GEO202520EXCAJA DE CONEXIONES INOXIDABLE ATEX SERIE GEOEX200250200GEO202520EX
GEO303020EXCAJA DE CONEXIONES INOXIDABLE ATEX SERIE GEOEX300300200GEO303020EX
GEO304030EXCAJA DE CONEXIONES INOXIDABLE ATEX SERIE GEOEX300400300GEO304030EX
GEO404030EXCAJA DE CONEXIONES INOXIDABLE ATEX SERIE GEOEX400400300GEO404030EX
GEO606040EXCAJA DE CONEXIONES INOXIDABLE ATEX SERIE GEOEX600600400GEO606040EX
GEO808040EXCAJA DE CONEXIONES INOXIDABLE ATEX SERIE GEOEX800800400GEO808040EX
GEO101050EXCAJA DE CONEXIONES INOXIDABLE ATEX SERIE GEOEX10001000500GEO101050EX
GEO101070EXCAJA DE CONEXIONES INOXIDABLE ATEX SERIE GEOEX10001000700GEO101070EX
GEO101080EXCAJA DE CONEXIONES INOXIDABLE ATEX SERIE GEOEX10001000800GEO101080EX
GEO101010EXCAJA DE CONEXIONES INOXIDABLE ATEX SERIE GEOEX100010001000GEO101010EX
