Caja de Terminales con Tapa Pasacables Terbox

SERIE TERBOX

Las cajas de terminales Atex Serie Terbox con tapa desmontable pasacables, son útiles y eficaces para la colocación y mecanización de agujeros para prensaestopas, pasacables e incluso botoneras y es muy fácilmente desmontable.
Se trata de una caja estanca, robusta, segura y resistente a la corrosión, que ha sido especialmente diseñada para acomodar las necesidades o variaciones que el cliente necesita. Se pueden realizar mecanizados en un tiempo record, para la colocación en áreas con ambientes corrosivos y/o peligrosos.
Su diseño se ofrece a medida del cliente, la colocación de los agujeros y prensaestopas en las tapas pasacables es de fácil desmontaje dado que están sujetas mediante tornillos.

Caja de Terminales con Tapa Pasacables Terbox · Atex DelvalleAtex Delvalle
Caja de Terminales con Tapa Pasacables Terbox · Atex DelvalleAtex Delvalle
Caja de Terminales con Tapa Pasacables Terbox · Atex DelvalleAtex Delvalle

Este producto cuenta con los siguientes certificados

  • Logo Atex · Atex Delvalle
  • Logo CE · Atex Delvalle
  • Logo IECEx · Atex Delvalle
  • Logo IK10 · Atex Delvalle
  • Logo IP65 · Atex Delvalle
  • Logo ROHS · Atex Delvalle
  • Logo UL NEMA 4X · Atex Delvalle

Descripción

Las cajas de terminales Atex Serie Terbox con tapa desmontable pasacables, son útiles y eficaces para la colocación y mecanización de agujeros para prensaestopas, pasacables e incluso botoneras y es muy fácilmente desmontable.
Se trata de una caja estanca, robusta, segura y resistente a la corrosión, que ha sido especialmente diseñada para acomodar las necesidades o variaciones que el cliente necesita. Se pueden realizar mecanizados en un tiempo record, para la colocación en áreas con ambientes corrosivos y/o peligrosos.
En este equipo se pueden colocar terminales, botoneras, realizar los controles y maniobras en atmósferas explosivas, conforme a las especificaciones del cliente y ser entregado con certificado de producto final Atex.
Su diseño se ofrece a medida del cliente, la colocación de los agujeros y prensaestopas en las tapas pasacables es de fácil desmontaje dado que están sujetas mediante tornillos.

  • Fabricados en acero inoxidable AISI 304L y AISI 316L en acabado superficial ligeramente pulido.
  • Están previstos para utilizarse en zonas 1, 2, 21 y 22 y para colocarse Ex componentes, terminales y botoneras.
  • Gran espacio interior que simplifica las operaciones de conexión.
  • Protección contra la anticorrosión garantizada.
  • Gran robustez, seguridad y resistencia en los ambientes más agresivos.
  • Realización monobloc que consigue una perfecta estanqueidad (estanqueidad mínima de IP65) y resistencia al impacto IK10.
  • Cuerpo y tapa premontada.
  • Tornillos de serie fabricados en acero inoxidable AISI 316L.
  • Opción de múltiple acceso (tapas pasacables en las cuatro caras laterales).

Descubre las ventajas

Disponible en stock.

Fácilmente desmontable y ampliable en el futuro y durante su montaje.

La funcionalidad del producto está optimizada gracias a la rapidez de desmontaje.

Sellado estanco del conjunto con junta.

Es un producto muy versátil frente a otros tipos de cajas, ya que al ser personalizada se adapta de mejor forma a las necesidades que se le piden.

Acabado pulido en todas las caras.

Robustez, seguridad, fiabilidad garantizada.

Existen variedad de dimensiones con gran espacio interior que simplifica las operaciones de conexión.

Componentes Atex y IECEx ya instalados en su interior.

Utilización tanto en el interior como intemperie o áreas corrosivas.

Protección anticorrosión garantizada.

Gran seguridad y resistencia en los ambientes explosivos más agresivos gracias al diseño y los materiales utilizados en su fabricación.

Normativa

Esta caja está certificada para el uso en atmósferas potencialmente explosivas de las zonas 1, 2, 21 y 22 y se podrán utilizar con modo de protección de seguridad aumentada “Ex e” incluyendo bornes de conexión de seguridad aumentada o con modo de protección por envolvente “Ex tb”.

  • Modo de protección Atex:
    • II2G  Ex e IIC T6/T5 Gb
    • II2D  Ex tb IIIC T6/T5 Db
  • Modo de protección IECEx:
    • Ex e IIC T6/T5 Gb
    • Ex tb IIIC T6/T5 Db
    • Grado de resistencia contra impacto IK10
    • Estanqueidad IP65

Directiva y normativa Atex e IECEx:

  • Certificado de la envolvente como componente:
    • LOM 14ATEX2082
  • Directiva Atex 2014/34/UE
  • IP65 según Norma EN 60529.
  • Grado de resistencia contra impacto IK10 según Norma IEC 62262.
  • EN 60079-0:2012
  • EN 60079-7:2007
  • EN 60079-31:2014
  • Cumple Normativa RoHs.

Aplicaciones

Especialmente diseñado para los siguientes sectores donde las instalaciones requieren seguridad adicional. Y, en general, zonas de riesgo de explosión y atmósferas explosivas en las que sean necesarios equipamientos antideflagrantes.

  • Oil & Gas.
  • Offshore & alta mar.
  • Industria y automatización.
  • Químico y refinerías.
  • Farmaceútico.
  • Marítimo y portuario.
  • Fieldstations.
  • Alimentación y bebidas.
  • Industria del papel.
  • Transporte aéreo.
  • Nucleares and renovables.

Personalización a medida
Te ofrecemos múltiples soluciones

Caja de Terminales con Tapa Pasacables Terbox · Atex Delvalle
¿Necesitas soluciones ATEX?
Catálogos de productos 2021
  • Hay 3 modelos para elegir las dimensiones de la envolvente.
  • Las cajas se podrán utilizar con modo de protección de seguridad aumentada “Ex e” incluyendo bornes de conexión de seguridad aumentada o con modo de protección por envolvente “Ex t”.
  • Se ofrece un diseño y disposición de los componentes personalizados.
  • El producto ofrece la posibilidad de utilizar prensaestopas atex, así como sistemas Roxtec para la entrada de cables.
  • Se encuentra en material acero inox. y acero galvanizado pintado.
  • Materiales disponibles: AISI 304L y AISI 316L para ambientes marinos y/o corrosivos.
Los clientes también compraron:
Caja Atex de Terminales Terbox Inoxidable IP66 · Atex DelvalleAtex Delvalle
Las cajas de bornes o terminales Atex de la Serie Terbox son robustas y estancas IP66 y están...
Caja de Poliéster Atex GRP IP66 · Atex DelvalleAtex Delvalle
La Serie Terbox de cajas atex de poliester reforzado GRP, son estancas IP66 se compone de cajas...
Cajas Atex Bornes y Conexiones Aluminio Terbox · Atex DelvalleAtex Delvalle
Las cajas de Aluminio Serie Terbox están construidas en aleación de aluminio, pintadas con...
Cajas Atex de Terminales Premontadas · Atex DelvalleAtex Delvalle
Disponemos de cajas de bornes o terminales Atex premontadas con 12 terminales que...
Caja de Terminales con Tapa Pasacables Terbox · Atex Delvalle

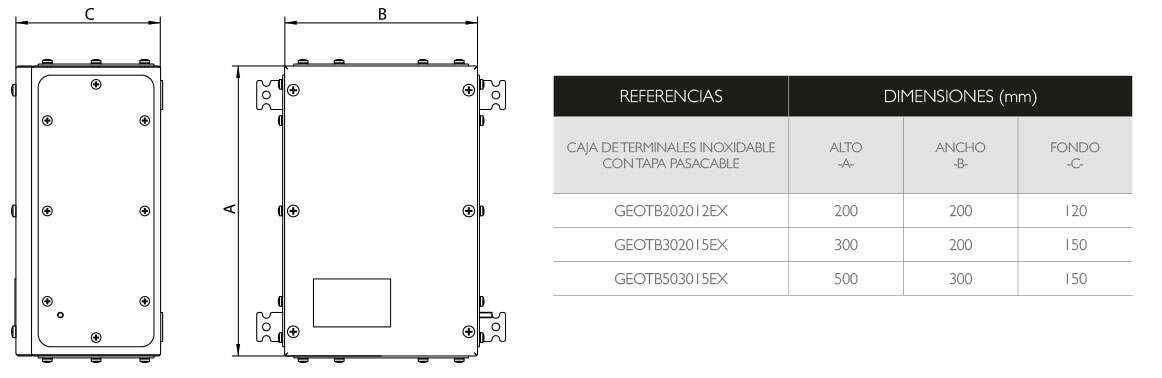

Croquis
