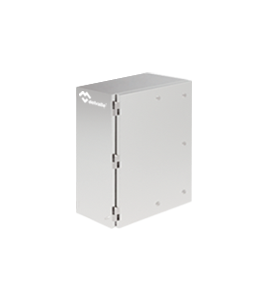

Caja Atex con Bisagras Luxorex

SERIE LUXOREX

El armario Atex mural con bisagras de seguridad aumentada IP66 de la Serie Luxorex, destaca por su robusted y su gran espacio interior, fabricado en acero inoxidable AISI 304L y 316L. Previsto para su uso en atmósferas explosivas catalogadas como zonas 1, 2, 21 y 22, sobresale por su gran seguridad y resistencia.

Admite componentes Atex para su instalación: botoneras, pulsadores, luminosos, prensaestopas, terminales y bornas Atex.



Caja Atex con Bisagras Luxorex · Atex DelvalleAtex Delvalle
Caja Atex con Bisagras Luxorex · Atex DelvalleAtex Delvalle
Caja Atex con Bisagras Luxorex · Atex DelvalleAtex Delvalle
Caja Atex con Bisagras Luxorex · Atex DelvalleAtex Delvalle
Caja Atex con Bisagras Luxorex · Atex DelvalleAtex Delvalle

Este producto cuenta con los siguientes certificados

  • Logo Atex · Atex Delvalle
  • Logo CE · Atex Delvalle
  • Logo IECEx · Atex Delvalle
  • Logo IK10 · Atex Delvalle
  • Logo IP66 · Atex Delvalle
  • Logo IP6x · Atex Delvalle
  • Logo ROHS · Atex Delvalle
  • Logo UL NEMA 12 · Atex Delvalle
  • Logo UL NEMA 3R · Atex Delvalle
  • Logo UL NEMA 4X · Atex Delvalle

Descripción

Los armarios y cajas Atex de la Serie Luxorex destacan por su gran Robusted,seguridad y resistencia en los ambientes más agresivos, donde la presencia de polvo combustible y gas debe estar bajo control para prevenir posibles atmósferas explosivas.

  • Armarios Ex Atex fabricados en acero inoxidable AISI 304L o AISI 316L y acabado superficial pulido satinado.
  • Están previstos para útilizarse en atmósferas explosivas catalogadas como zonas 1, 2, 21 y 22 y para colocarse componentes y terminales Ex.
  • Gran espacio interior que simplifica las operaciones de conexión.
  • Protección anticorrosión garantizada.
  • Admite componentes atex para su instalacion: botoneras, pulsadores,luminosos,prensaestopas,terminales y bornas atex.
  • Gran seguridad y resistencia en los ambientes Atex más agresivos.
  • Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto.
  • Cuerpo y puerta premontada.
  • Robustas Bisagras con apertura 120º fabricadas en acero Inoxidable.
  • Inserto de masa que permite conexión externa.
  • Cierres de cuarto de vuelta de doble bit   fabricados en acero inoxidable.
  • Opción doble acceso (puertas delantera y trasera).
  • (x) = 30-40-50-60-70-80-90-10 para profundidad de 300, 400, 500, 600, 700, 800, 900 ó 1000mm
  • Armario de 2 puertas: * El armario lleva dos placas de montaje.



Descubre las ventajas

Gran espacio interior que simplifica las operaciones de conexión.

Protección anticorrosión garantizada.

Gran seguridad y resistencia en los ambientes Atex más agresivos gracias a los materiales utilizados en su fabricación.

Realización monobloc que consigue una perfecta estanqueidad y resistencia al impacto.

Con cuerpo y puerta pre montada.

Inserto de masa que permite conexión externa.

Con cierres de cuarto de vuelta de doble bit y bisagras fabricados en acero inoxidable.

Junta de poliuretano resistente a -25° a +60°C.

Normativa

Todas las soluciones de protección contra explosiones fabricadas en Atex Delvalle cumplen con las certificaciones Ex Atex y IECEx, y han sido sometidos a pruebas que certifican su viabilidad y solvencia técnica. Cumplimos con los certificados otorgados por LOM (Laboratorio Oficial J.M. Madariaga), además de con las normativas UL y CE en todos nuestras soluciones Ex Atex para atmósferas explosivas.



  • II2G Ex e IIC Gb y II2D Ex tb IIIC Db IP66 de acuerdo con la directiva 94/9/CE y estandar EN 60079-0, EN 60079-7, EN 60079-31.
  • Grado de protección IP66 según EN 60529.
  • Grado de resistencia contra impacto IK10 según Norma IEC 62262.
  • Certificado LOM 14ATEX3026U
  • Certificado UL Nema 4x, 12, 3r y 1 a petición. NºFile E342220.
  • Junta poliuretano espumado: -25ºC
  • Junta silicona esponjosa: -45ºC
  • Junta silicona inyectada: -45ºC



Aplicaciones

Especialmente diseñado para los siguientes sectores donde las instalaciones requieren seguridad adicional y en general zonas de riesgo de explosión y atmósferas explosivas en las que sean necesarios equipamientos Atex.

  • Oil y Gas.
  • Offshore y alta mar.
  • Industria y automatización.
  • Químico y refinerías.
  • Farmaceútico.
  • Marítimo y portuario.
  • Fieldstations.
  • Alimentación y bebidas.
  • Industria del papel.
  • Transporte aéreo.
  • Nuclear and renovables.

Personalización a medida
Te ofrecemos múltiples soluciones

Caja Atex con Bisagras Luxorex · Atex Delvalle
¿Necesitas soluciones ATEX?
Catálogos de productos 2021
  • Opción doble acceso (puertas delantera y trasera).
  • Doble puerta
  • Montaje sobre Zocalo, patas.
